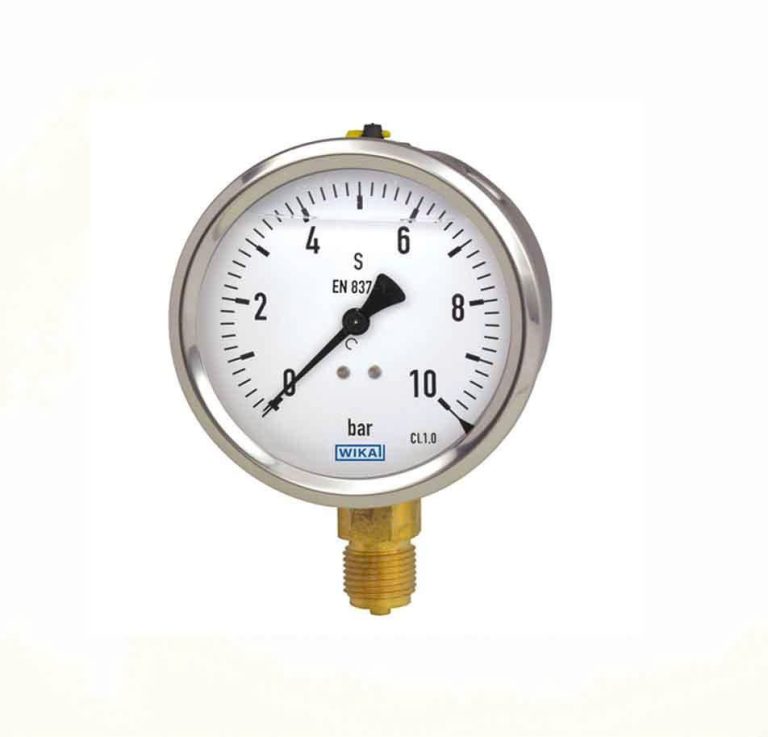

Trong đó, đồng hồ đo áp suất 10 bar (hay còn gọi là đồng hồ áp lực 10kg/cm²) là một trong những dải đo phổ biến và quan trọng nhất. Thiết bị này đóng vai trò then chốt trong việc giám sát, kiểm soát áp suất, đảm bảo an toàn và tối ưu hóa hiệu suất vận hành của hệ thống. Đồng hồ đo áp suất 10 bar là thiết bị cơ học hoặc điện tử được thiết kế để đo và hiển thị áp suất chất lỏng (nước, dầu) hoặc khí (khí nén, hơi) trong một hệ thống, với dải đo tối đa là 10 bar. 10 bar tương đương khoảng 100 mét cột nước (mH2O), 145 PSI, hoặc 10 kg/cm². Đây là dải áp suất trung bình, thường gặp
Nguyên lý hoạt động.
Tiếp nhận áp suất: Khi môi chất (lỏng hoặc khí) đi vào qua chân kết nối, áp suất sẽ tác động lên thành trong của ống Bourdon (một ống kim loại hình cong hoặc hình chữ C).
Biến dạng: Dưới tác động của áp suất, ống Bourdon sẽ có xu hướng duỗi thẳng ra hoặc biến dạng nhẹ. Áp suất càng cao, độ biến dạng càng lớn.
Truyền động: Sự biến dạng này được truyền qua một cơ cấu bánh răng, đòn bẩy (cơ cấu chuyển động cơ học) để khuếch đại chuyển động.
Hiển thị: Cơ cấu truyền động sẽ làm kim đồng hồ quay và dừng lại ở vị trí tương ứng với giá trị áp suất đang tác động.
